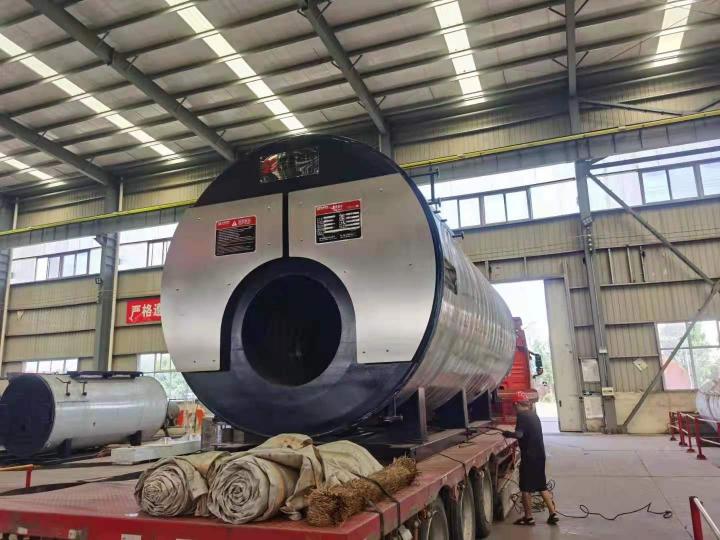

Паровой котел серии WNS

Газовый и масляный котел серии WNS из "HUATAI" отличается высоким эффективным и экологически чистым.

  • Тепломощность: 1-20 т/ч
  • Тепловой КПД котла: 97-100%
  • Номинальное давление: 1-1.6Мпа
  • Топливо: природный газ каксовый газ болотный газ метанол жидкое топливо
  • Области применения: Пищевая промышленность химическая промышленность упаковочная промышленность фармацевтическая промышл

Описание продукта

Краткое описание о паровых котлах серии WNS
Котлы типа WNS из компании “Huatai” также называются жаротрубными котлами, что означает, что высокотемпературный дым проходит по нарезным трубам и полностью обменивает тепло с водой в котле. Дымогарные трубы с нарезкой не только увеличивает площадь теплообмена, но и высокотемпературный дым продвигается по трубе по спирали, увеличивая время пребывания дыма в трубе с резьбой, при этом высокотемпературный дым и вода в котле стальном жаротрубном могут полностью обмениваться теплом. Исследования показали, что эффективность теплообмена резьбовой жаротрубной трубы в 1,8 раза выше, чем у гладкой трубы. В то же время мы принимаем гофрированную топку в промышленных котлах типа WNS, которая не только позволяет увеличить площадь теплообмена и повысить тепловую эффективность котла, но и даёт возможность расширяться при нагревании и сжиматься при охлаждении топки котла. Наш жаротрубный котел может использоваться для поставки пара или горячей воды.





Процесс работы котлов серии WNS
Жаротрубно дымогарные котлы у нас использует газ или жидкое топливо в качестве топлива(например, лёгкое масло, дизельное топливо, бензин, и т.д.), и по количеству хода дыма наши газовые/жидкотопливные котлы серии WNS делятся на двухходовые котлы и трехходовые котлы.
Топливо полностью сжигается горелкой, и высокотемпературный дым, образующийся после сгорания топлива, заполняет всю гофрированную топку устройства жаротрубного котла, это первый ход(лучистый теплообмен). Затем высокотемпературный дым собирается во встроенной поворотной камере (котла), которая находится в части задней стенке котла, и обратно поворачивается на 360° в зону пучка нарезных труб и проходит к передней дымовой камере, здесь дым выполняет теплобмен с водой в котле - это второй ход(конвективный теплообмен). После постепенного снижения температуры дым собрался в передней дымовой камере. Для двухходового котла дым будет выходить из переднюю дымовую камеру корпуса котла и проходить через экономайзер и конденсатор, которые установлен в верхней части корпуса котла. А если это трехходовой котёл, тогда дым будет отводиться из передней дымовой камеры в третий ход(конвективный теплообмен), то есть, дым будет обратно поварачиваться на 360° в заднюю дымовую камеру через пучок дымогарных труб, и потом дым проходит через экономайзер, и наконец выбрасывается в атмосферу через дымовую трубу.











Преимущества продукта

1). Гофрированная топка и дымовая труба с резьбой увеличивают площадь теплообмена и улучшают термический КПД котла.
2). Простая эксплуатация и защита
Автоматическая эксплуатация: горение, уровень воды, регулировка температуры и давления пара, система защиты полностью автономна.
Дверь дымовой камеры применяет конструкцию шарнирную и может открыться как окно, поэтому удобно для осмотра и ремонта, проверки и очистки.
3). Длинный срок службы
Для всей сварки продольных и кольцевых швов применяют передовую технологию автоматической дуговой сварки под флюсом, чтобы гарантировать качество сварки. После сварки всех продольных и кольцевых швов проводится 100% лучевой дефектоскопии.
Материал оребренных труб является сталей ND или нержавеющей. Такой материал отлично решает вопрос коррозии при низкой температуре.
4). Цифровое производство
Ключевые технологии, например, резка листовой стали, прокатка, сверление трубной решетки, применяют передовой процесс плазменной резки с ЧПУ. Таким образом можно уменишить автомобильный термин и продлить срок службы котла. И панели передной и задной дымовых камер режут машиной для плазменной резки с ЧПУ, чтобы они выглядят ровными и крвсивыми.





Технические параметры

Модель WNS1-1.0-Y(Q) WNS2-1.25-Y(Q) WNS3-1.25-Y(Q) WNS4-1.25-Y(Q) WNS6-1.25-Y(Q) WNS8-1.25-Y(Q) WNS10-1.25-Y(Q) WNS15-1.25-Y(Q) WNS20-1.25-Y(Q)
Номинальная паропроизводительность, (т/ч) 1 2 3 4 6 8 10 15 20
Номинальное давление, (Мпа) 1.0 1.25 1.25 1.25 1.25 1.25 1.25/1.6 1.25/1.6 1.25/1.6
Номинальная температура пара, (℃) 184 193 193 193 193 193 193/204 193/204 193/204
Тепловой КПД котла, (%) 97-100 97-100 97-100 97-100 97-100 97-100 97-100 97-100 97-100
Номинальная температура питательной воды, (℃) 20 20 20 20 20 20 20 20 20
Расходы дизельного топлива, (кг/ч) 65.4 130.9 196.3 261.7 412.6 522.4 616.8 977.6 1302.1
Расходы природного газа, (Нм³/ч) 69.8 139.6 209.4 279 418.8 558.4 698 1047 1396

Наше обслуживание после продажи


1. При возникновении любых проблем с качеством продукции, производимой и продаваемой нашей компанией, наша компания выполнит «договор трех гарантий»», наша трехконтрактная группа по продажам будет отвечать за эту работу.

2. Как только мы получили информацию о качестве продукции от клиентов (по телефону, по почте или в устной форме), мы направим соответствующий персонал для немедленного решения проблемы на месте.

3. Персонал послепродажного обслуживания должен тщательно и внимательно решать связанные с этим проблемы качества, гарантировать клиентам своевременное использование, не беспокоясь об этом.

4. При поставке своевременного решения проблемы качества проданной продукции, послепродажный сервисный персонал стремится предоставить технические консультации, обучение клиентов без дополнительных затрат, а также другие проблемы, связанные с продуктами.

5. Все расходы, связанные с проблемой качества, будут принадлежать нашей компании. За проблемы с качеством продукции, вызванные клиентами (или проблемы с качеством продукции с истекшим гарантийным сроком), наша компания взимает соответствующую плату, но не выше общих расходов (или затрат).

6. «Высококачество и искренность» - это философия бизнеса нашей компании. Мы ставили и будем твёрдо ставить интересы клиентов на первое место, и стремимся к двойной победе.

7. Наша горячая линия послепродажного обслуживания: +86 15237125305, а горячая линия по продажам: +86 15237125305.
